Ma piscine fait disjoncter : trouver la panne sans risque
Le tableau saute chaque fois que la filtration démarre, ou une nuit sur deux sans raison apparente. Derrière ce symptôme unique se cachent des pannes très différentes, de la boîte de dérivation humide au bobinage moteur en fin de vie. Les distinguer demande une méthode, et quelques précautions non négociables.
L’essentiel
- Un différentiel qui tombe signale une fuite de courant ; un disjoncteur qui saute signale une surintensité. Les deux pistes n'ont rien en commun.
- La méthode d'isolement — tout débrancher, réarmer à vide, rebrancher un par un — désigne le circuit fautif sans aucun appareil de mesure.
- Un différentiel de 30 mA peut déclencher dès 15 mA : quatre appareils sains qui fuient chacun 4 mA suffisent à le faire tomber.
- Pompes à vitesse variable et pompes à chaleur exigent un différentiel de type A au minimum, le type AC pouvant être mis en défaut.
- Projecteurs en 12 V hors volumes, différentiel 30 mA sur tous les circuits, liaison équipotentielle des masses métalliques : les trois règles de base.
Différentiel ou disjoncteur : deux pannes qui n'ont rien à voir
Avant de chercher quoi que ce soit, il faut regarder ce qui a bougé dans le tableau électrique. Deux organes très différents peuvent couper l'alimentation d'une piscine, et ils ne racontent pas la même histoire.
Un interrupteur différentiel — reconnaissable à son bouton de test — surveille l'équilibre entre le courant qui part et celui qui revient. S'il manque quelques milliampères en route, c'est qu'ils s'échappent quelque part : vers la terre, vers l'eau, vers une carcasse métallique. Il déclenche pour protéger les personnes. Un disjoncteur divisionnaire, lui, ne protège que le circuit : il saute quand l'intensité dépasse son calibre, donc en cas de surcharge ou de court-circuit.
La distinction oriente tout le diagnostic. Un différentiel qui tombe signale une fuite de courant, presque toujours liée à l'humidité ou à un isolant dégradé. Un disjoncteur qui saute au démarrage de la pompe signale un problème mécanique ou un composant de démarrage en fin de vie. Confondre les deux fait perdre des heures.
Aucun réarmement en force, jamais
Un différentiel qui refuse de rester enclenché fait son travail. Le maintenir de force, le shunter ou le remplacer par un modèle moins sensible revient à supprimer la protection qui empêche l'électrisation d'un baigneur. Tant que la cause n'est pas trouvée, le circuit reste consigné et personne ne se baigne.
La méthode d'isolement : trouver le circuit fautif en vingt minutes
Le diagnostic ne demande aucun outil de mesure, seulement de la méthode. Il consiste à retirer tous les consommateurs, puis à les remettre un par un jusqu'à ce que la protection retombe.
- Couper l'alimentation générale du local technique et vérifier que plus personne n'est dans l'eau ni sur les plages mouillées.
- Débrancher tous les appareils : pompe de filtration, pompe à chaleur, électrolyseur, régulation, projecteurs, coffret de nage à contre-courant, prises de service.
- Réarmer à vide. Si la protection tient, la panne vient bien d'un appareil. Si elle retombe alors que tout est débranché, le défaut est dans la ligne elle-même — boîte de dérivation noyée, câble blessé, borne corrodée.
- Remettre les appareils un par un, en attendant deux à trois minutes entre chacun et en faisant fonctionner celui qui vient d'être rebranché.
- Noter le moment exact du déclenchement. Immédiat à la mise sous tension, ou après quelques minutes de fonctionnement : les deux cas ne désignent pas la même cause.
- Refaire l'essai à froid le lendemain matin, avant que le soleil n'ait séché le local. Beaucoup de défauts d'isolement ne s'expriment qu'à l'humidité de la nuit.
Le déclenchement différé est le plus instructif. Un appareil qui ne fait sauter la protection qu'au bout de dix minutes chauffe : son bobinage perd son isolement une fois monté en température, et il faudra le remplacer, pas le sécher.
Les causes qui reviennent, et le test qui les confirme
| Ce que l'on observe | Cause la plus probable | Vérification |
|---|---|---|
| Déclenchement au premier orage, puis retour à la normale | Humidité entrée dans une boîte de dérivation ou un presse-étoupe mal serré | Ouvrir, sécher, refaire les entretoises et l'étanchéité |
| Déclenchement dix minutes après le démarrage de la pompe | Bobinage du moteur dont l'isolement chute à chaud | Mesure d'isolement à froid puis à chaud, par un électricien |
| Déclenchement dès l'allumage du projecteur | Joint de niche vieilli, eau dans le bloc optique, transformateur en défaut | Isoler le circuit d'éclairage seul |
| Déclenchement à chaque cycle de la pompe à chaleur | Courants de fuite du variateur, ou protection différentielle inadaptée | Contrôler le type du différentiel et la présence d'une ligne dédiée |
| Déclenchement aléatoire sans logique apparente | Fuites cumulées de plusieurs appareils sains | Répartir les équipements sur deux différentiels |
L'électrolyseur mérite une mention à part. Sa cellule travaille en permanence dans une eau salée conductrice ; un joint fatigué ou un boîtier fissuré met le coffret en contact avec l'eau, et le défaut apparaît d'abord de façon intermittente. Le symptôme typique est un déclenchement qui suit le programme de production, pas celui de la filtration.

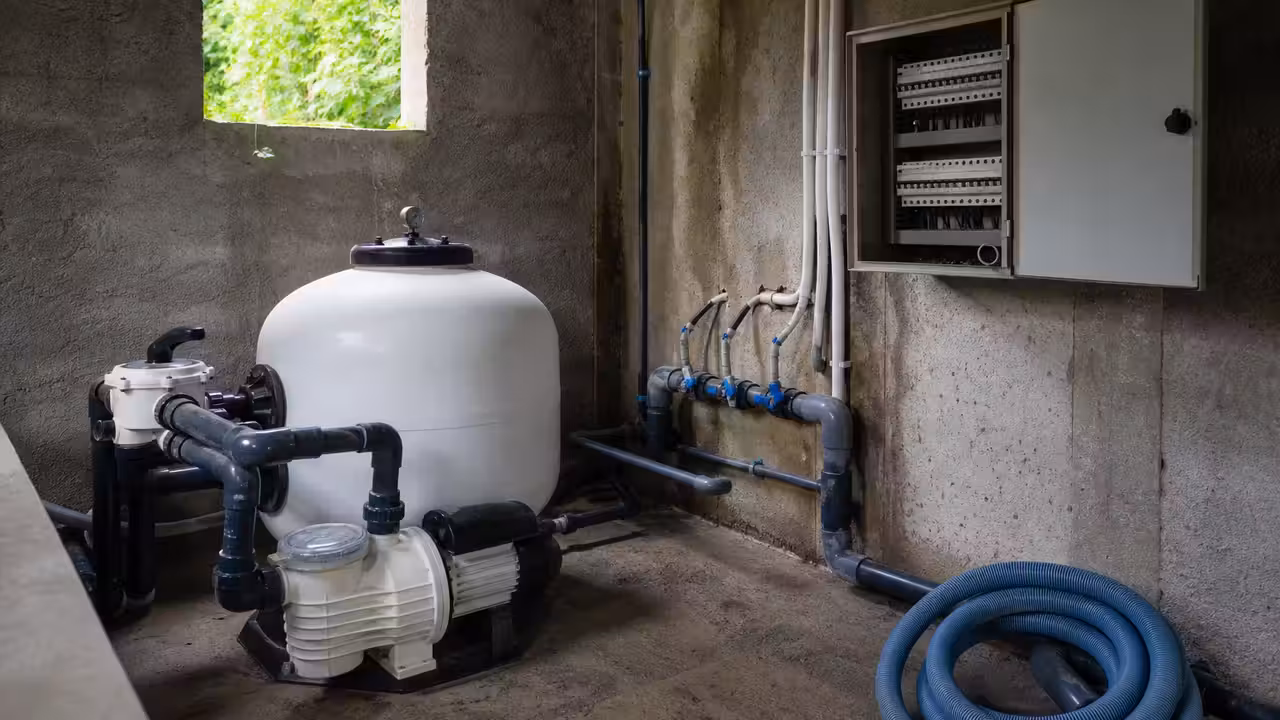

Le local technique, premier suspect
La grande majorité des défauts d'isolement se joue dans quelques mètres carrés. Le local d'une piscine familiale est souvent enterré ou semi-enterré, logé sous une plage ou dans un coffre maçonné, sans ventilation digne de ce nom. L'air y reste saturé une bonne partie de l'année, la condensation ruisselle sur les parois froides du coffret, les bornes s'oxydent lentement et l'isolement se dégrade sans que rien ne se voie.
Quatre points de contrôle règlent l'essentiel. Le coffret doit être fixé en hauteur, jamais posé au sol où l'eau finit toujours par s'accumuler, et porter un indice de protection adapté à un local humide. Les câbles doivent y entrer par le bas, presse-étoupes serrés, avec une boucle d'égouttage qui oblige l'eau à tomber avant d'atteindre l'entrée. Une ventilation basse et une ventilation haute doivent laisser l'air circuler. Enfin, les passages de gaines méritent d'être bouchés : un local enterré est une invitation permanente pour les rongeurs, dont les dégâts sur les câbles d'éclairage sont un classique.
Les niches de projecteur constituent l'autre foyer de pannes. Le câble d'alimentation remonte dans la niche puis redescend, et c'est précisément cette boucle qui protège le bloc optique : mal réalisée, elle laisse l'eau progresser dans la gaine par capillarité jusqu'au coffret. Un joint de hublot vieilli produit le même effet en plus rapide. Le choix du matériel et la méthode de dépose sont détaillés dans notre guide sur le remplacement d'une ampoule de piscine.
Quand c'est le disjoncteur qui saute : regarder du côté du moteur
Si l'organe qui coupe est le disjoncteur divisionnaire et non le différentiel, la piste change complètement. Une pompe qui peine à démarrer, qui émet un ronflement sans tourner, ou qui ne repart qu'après une aide manuelle sur l'arbre, appelle d'abord le condensateur de démarrage. C'est une pièce d'usure, peu coûteuse, dont la défaillance est banale après quelques saisons.
Les autres causes classiques sont mécaniques : turbine bloquée par un caillou ou une épingle à cheveux, roulements grippés, préfiltre colmaté qui fait travailler le moteur en cavitation. Une vanne restée fermée à l'aspiration produit le même effet. Avant de suspecter l'électricité, il vaut donc la peine de tourner l'arbre moteur à la main, alimentation coupée, pour vérifier qu'il tourne librement. Le choix d'un modèle correctement dimensionné, détaillé dans notre guide sur le remplacement d'une pompe de piscine, évite une bonne part de ces surchauffes.
Fuites cumulées : le cas où aucun appareil n'est fautif
C'est la panne la plus déroutante, et elle est fréquente sur les installations qui se sont étoffées au fil des ans. Chaque équipement laisse échapper vers la terre un très faible courant, parfaitement normal : quelques milliampères pour un variateur de pompe à chaleur, un peu moins pour une régulation, autant pour un enrouleur de volet.
30 mA
Sensibilité imposée aux circuits d'une piscine
15 mA
Seuil à partir duquel un différentiel 30 mA peut déjà déclencher
0,5 MΩ
Isolement minimal attendu sur un circuit basse tension
Un différentiel de 30 mA n'attend pas d'atteindre 30 mA pour agir : la norme lui permet de déclencher dès la moitié de sa valeur nominale. Additionnez quatre appareils sains qui fuient chacun 4 mA, ajoutez une nuit humide, et le seuil est franchi sans qu'aucun matériel ne soit en cause. La réponse n'est pas de désensibiliser la protection mais de répartir : un différentiel pour la filtration et l'éclairage, un autre pour la pompe à chaleur et l'électrolyse.
Ce partage a un second bénéfice, moins évident : il évite qu'un défaut sur le projecteur ne coupe la filtration pendant une semaine d'absence, avec une eau qui vire en trois jours.
Ce que la norme impose autour d'un bassin
L'environnement d'une piscine est classé parmi les locaux à risque particulier. La norme NF C 15-100 y découpe trois zones : le volume 0, qui est le bassin lui-même ; le volume 1, qui s'élève au-dessus de la margelle jusqu'à 2,50 m de hauteur ; et le volume 2, qui s'étend sur 1,50 m au-delà. Chacun impose ses restrictions de matériel, d'indice de protection et de tension.
Les trois exigences qui ne se négocient pas
Tous les circuits desservant la piscine sont protégés par un dispositif différentiel de 30 mA. Les projecteurs immergés sont alimentés en très basse tension de sécurité, 12 V, avec un transformateur installé hors des volumes 0 et 1. Enfin, une liaison équipotentielle relie entre elles toutes les masses métalliques accessibles — échelle, rampe, armatures du bassin, canalisations métalliques — par un conducteur cuivre de 2,5 mm² protégé mécaniquement, ou 4 mm² sans protection. Le principe de cette liaison est détaillé dans notre guide sur la mise à la terre et l'équipotentialité d'un bassin.
Un point technique échappe souvent aux installations anciennes : le type du différentiel. Les pompes à vitesse variable et les pompes à chaleur embarquent des convertisseurs de fréquence dont les courants de fuite comportent une composante continue. Face à eux, un différentiel de type AC — le modèle standard — peut se retrouver aveuglé ou déclencher sans raison. Un type A constitue le minimum, et certains fabricants exigent davantage : leur notice fait foi.
Où s'arrête le bricolage
Trois gestes relèvent du propriétaire : identifier l'organe qui a coupé, isoler les circuits un par un, sécher et refaire l'étanchéité d'une boîte de dérivation hors tension. Ils suffisent à résoudre une bonne moitié des cas, ceux qui tiennent à l'humidité et aux presse-étoupes.
Tout le reste appartient à un professionnel : mesure d'isolement au mégohmmètre, contrôle de la continuité de la liaison équipotentielle, reprise d'un câble enterré, remplacement d'un différentiel, intervention sur une niche de projecteur. La raison n'est pas administrative. Une installation de piscine associe eau, sel, corps mouillés et pieds nus sur un sol conducteur : c'est la configuration où une erreur de câblage ne pardonne pas. Un défaut qui fait disjoncter est un défaut qui s'annonce — celui qui ne fait plus disjoncter, parce que la protection a été contournée, est celui qui blesse.
Questions fréquentes
Peut-on remplacer un différentiel qui saute par un modèle moins sensible ?
Non, et c'est l'erreur la plus dangereuse. La sensibilité de 30 mA correspond au seuil en deçà duquel un courant traversant le corps humain reste survivable dans les conditions d'une piscine. Passer à 300 mA supprime cette protection sans corriger le défaut. Une installation qui déclenche signale un problème réel : on cherche la fuite, on ne relève pas le seuil.
Pourquoi le disjoncteur ne saute-t-il que par temps humide ?
Parce que l'humidité crée le chemin de fuite qui manquait. Un presse-étoupe mal serré, une boîte de dérivation fissurée ou un câble blessé restent invisibles par temps sec, puis conduisent dès que la condensation s'installe. Le test le plus parlant consiste à réarmer tôt le matin, avant que le local n'ait séché : le défaut réapparaît alors qu'il avait disparu la veille.
Faut-il un circuit électrique dédié pour une piscine ?
Oui. Les équipements de bassin sont alimentés depuis le tableau par une ou plusieurs lignes réservées, protégées par un différentiel de 30 mA. Cette séparation évite qu'un défaut de piscine ne coupe l'éclairage de la maison, et surtout qu'un défaut domestique n'affecte la filtration. Sur une installation étoffée, répartir les appareils sur deux différentiels limite en plus les déclenchements par fuites cumulées.
Ma pompe à chaleur fait disjoncter à chaque démarrage : est-elle en panne ?
Pas nécessairement. Son convertisseur de fréquence génère des courants de fuite dont une part continue peut mettre en défaut un différentiel de type AC, le modèle le plus courant dans les tableaux anciens. Avant de suspecter l'appareil, il faut vérifier le type du différentiel — un type A est le minimum — et l'existence d'une ligne dédiée. La notice du fabricant précise l'exigence.
Combien de temps peut-on laisser une piscine sans filtration après une coupure ?
En pleine saison, l'eau se dégrade en deux à trois jours, plus vite encore par forte chaleur ou après une fréquentation importante. Si la remise en service demande du délai, mieux vaut faire tourner la filtration sur une prise provisoire correctement protégée, en laissant le circuit défaillant consigné, et interdire la baignade tant que le défaut n'est pas identifié.
