Local technique de piscine : installer les équipements dans le bon ordre

Le local technique est le centre névralgique d’une piscine. C’est là que l’eau est aspirée, filtrée, chauffée, traitée puis renvoyée vers les buses de refoulement. Une pompe puissante ou un électrolyseur récent ne compenseront pas une hydraulique mal pensée : un appareil difficile à entretenir, une vanne inaccessible ou un circuit monté dans le mauvais ordre finissent par coûter du temps, de l’électricité et parfois du matériel.

Le principe est simple : l’eau doit suivre un parcours cohérent, les équipements doivent rester accessibles et l’installation électrique doit être séparée de l’humidité comme des produits de traitement. Le plan du local se dessine avant de coller le premier tube PVC.

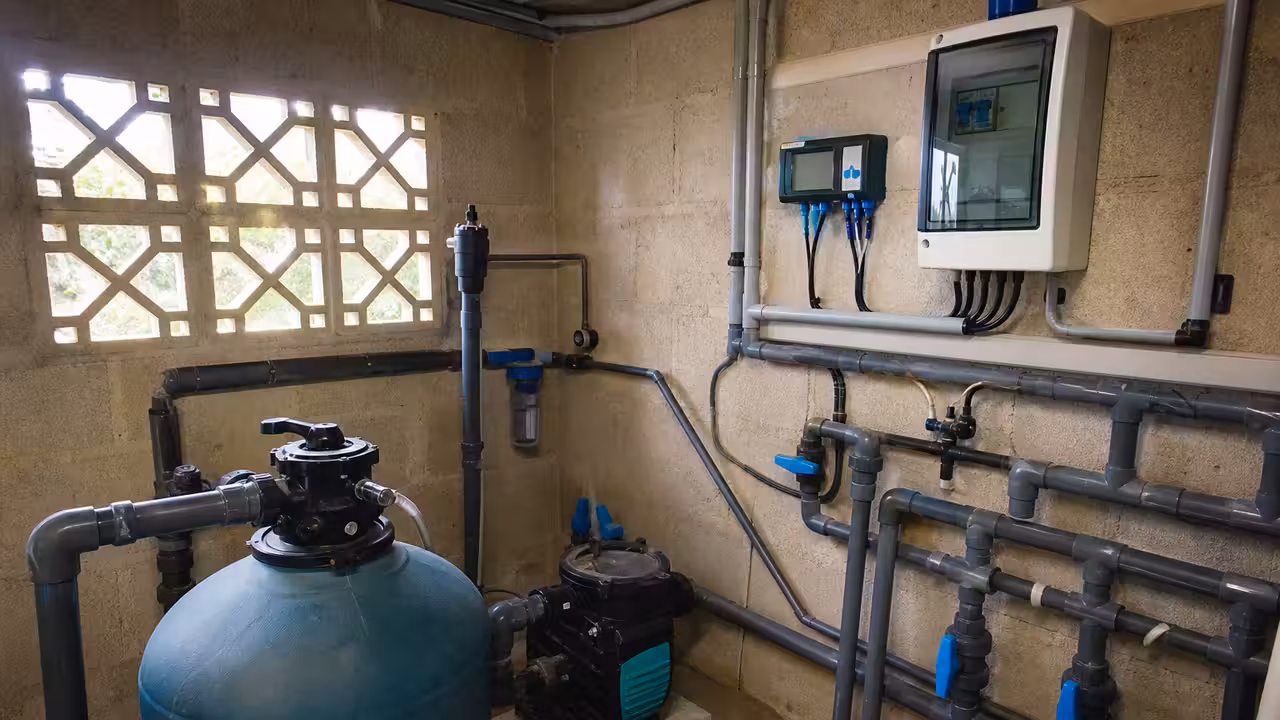

À quoi doit servir un local technique bien conçu

Le local technique ne se résume pas à un abri pour la pompe. Il doit permettre de surveiller le fonctionnement de la piscine, de nettoyer le préfiltre, de manœuvrer les vannes, de lire un manomètre et d’intervenir sans démonter la moitié de l’installation. Il protège aussi les équipements du soleil, de la pluie, du gel et des chocs.

On peut l’installer dans un coffret préfabriqué, un local maçonné, un pool house ou un espace dédié du garage, à condition de respecter trois conditions : un sol stable et non inondable, une ventilation permanente et un accès suffisant. Une fuite de raccord ou la vidange du filtre doivent pouvoir être évacuées sans transformer le local en cuvette.

La pompe travaille plus facilement lorsqu’elle est placée sous le niveau d’eau du bassin. Ce n’est pas une obligation : une pompe auto-amorçante peut être installée au-dessus de la ligne d’eau, mais l’étanchéité de la canalisation d’aspiration devient alors déterminante. La moindre prise d’air peut provoquer un désamorçage, des bulles aux refoulements ou une perte de débit.

Prévoir l’espace, les arrivées d’eau et les évacuations

Il n’existe pas de surface universelle. Un ensemble de filtration simple peut tenir dans environ 4 m² bien organisés, tandis qu’un local accueillant une pompe à chaleur, une régulation automatique, un traitement au sel et du stockage séparé réclame davantage de volume. La hauteur est également importante : le couvercle du filtre doit pouvoir être retiré et les canalisations rester lisibles.

Avant l’implantation, repérez les tuyaux venant du bassin : skimmers, bonde de fond si elle existe, prise balai, trop-plein éventuel et retours vers les refoulements. Les canalisations de piscine sont couramment réalisées en PVC pression, souvent en diamètre 50 ou 63 mm selon le débit attendu, les longueurs et le dimensionnement hydraulique. Réduire un diamètre pour simplifier un raccordement peut accroître les pertes de charge et fatiguer la pompe.

Respecter le bon ordre sur le circuit hydraulique

Le sens de circulation de l’eau est la colonne vertébrale de l’installation. En sortie de bassin, les différentes aspirations sont regroupées sur un collecteur équipé de vannes : elles permettent d’équilibrer l’aspiration entre skimmers, bonde de fond et prise balai, ou d’isoler une ligne pour une intervention. L’eau passe ensuite par la pompe, puis le filtre.

Après la filtration, viennent les équipements qui exigent une eau propre et un débit stable : chauffage, traitement et régulation. L’eau revient enfin vers les refoulements. Cet ordre protège notamment l’échangeur d’une pompe à chaleur contre les impuretés et évite que les produits injectés ne traversent inutilement des appareils en amont.

Installer chaque appareil pour qu’il reste entretenable

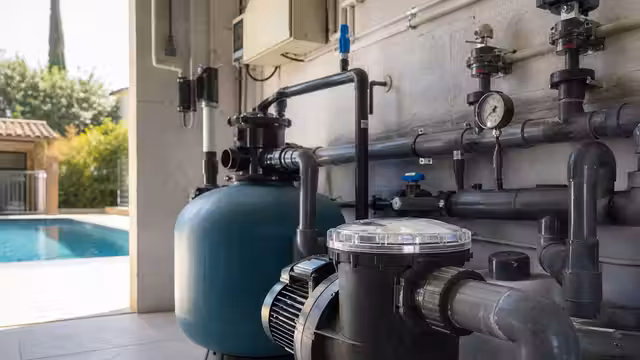

Pompe et filtre : le cœur de la filtration

La pompe se place avant le filtre, avec son préfiltre orienté de façon à ce que le panier soit accessible. Des raccords union démontables de part et d’autre facilitent un remplacement futur. Le filtre doit être installé bien à plat. Sur un filtre à sable ou à verre, la vanne multivoies, la purge et l’évacuation des eaux de lavage doivent rester faciles à utiliser.

Le débit de la pompe, le volume du filtre et le diamètre des canalisations forment un ensemble. Une pompe surdimensionnée ne filtre pas forcément mieux : elle peut augmenter le bruit, la consommation et la vitesse de passage dans le média filtrant. Le couple pompe-filtre doit être choisi à partir du volume du bassin et du réseau réel, pas seulement du débit affiché sur une boîte.

Chauffage : un by-pass qui n’est pas optionnel dans la pratique

Une pompe à chaleur se raccorde habituellement après le filtre et avant le traitement. Un by-pass à trois vannes permet de régler la part d’eau traversant l’échangeur, d’isoler l’appareil en cas de panne et de poursuivre la filtration si le chauffage est arrêté. La pompe à chaleur elle-même se trouve le plus souvent à l’extérieur, dans un emplacement bien ventilé ; seul son raccordement hydraulique rejoint le local.

Électrolyseur et régulation : suivre le montage du fabricant

La cellule d’électrolyse au sel est généralement positionnée en aval de la filtration et du chauffage. Elle doit fonctionner uniquement lorsque le débit est suffisant : un détecteur de débit, lorsqu’il est prévu, ne doit jamais être neutralisé. Les sondes pH ou redox et les points d’injection ne s’installent pas au hasard. Leur ordre et leur espacement varient selon le système ; le schéma de montage de la notice prévaut sur toute règle générale.

Les bidons d’acide et de désinfectant doivent rester debout, dans un espace ventilé, séparés l’un de l’autre et hors de portée des enfants. Aucun mélange, même dans un contenant vide, ne doit être tenté. Les vapeurs de produits de traitement peuvent dégrader les composants métalliques et électroniques : les stocker dans le même volume clos que le coffret électrique est une mauvaise solution.

Raccorder l’électricité sans improvisation

Le coffret de filtration pilote la pompe selon une horloge ou une programmation. Il doit rester visible, accessible et à l’écart des projections d’eau comme des bidons de produits. La pompe, l’éclairage, la pompe à chaleur et les appareils de traitement n’ont pas nécessairement les mêmes besoins en alimentation ou en protection.

L’installation doit comporter des circuits adaptés, une mise à la terre et les protections différentielles requises par la conception électrique. Les dispositions de la norme NF C 15-100, notamment celles relatives aux volumes autour d’une piscine, ne se devinent pas sur chantier. Pour le raccordement du tableau, de la pompe à chaleur, de l’éclairage ou d’une régulation, l’intervention d’un électricien qualifié est le choix le plus sûr.

Local hors-sol ou enterré : quel choix pour les équipements ?

Le local enterré est discret et rapproche facilement les équipements du niveau d’eau, mais sa ventilation, son drainage et son accessibilité demandent une attention particulière. Un local hors-sol ou semi-enterré est plus facile à inspecter et à assécher. Le bon choix dépend du terrain, de l’intégration paysagère, de la place disponible et de la distance jusqu’au bassin.

Mettre en service sans mettre le matériel en danger

Une installation terminée ne doit pas être lancée à pleine vitesse sans contrôle. La mise en eau permet de vérifier à la fois l’absence de fuite, le sens de circulation et le bon amorçage de la pompe. Le traitement automatique n’est activé qu’après équilibrage de l’eau et après validation de la filtration.

1. Contrôler le montage hors tension. Vérifiez le serrage des raccords, les vannes ouvertes sur le circuit de filtration, les unions démontables et le sens de circulation de chaque appareil.
2. Remplir et amorcer. Mettez le bassin à niveau, remplissez le préfiltre de la pompe si nécessaire puis ouvrez les lignes d’aspiration utiles. Ne faites jamais tourner une pompe à sec.
3. Lancer la filtration et rechercher les fuites. Surveillez les raccords, le couvercle du préfiltre, le manomètre et le retour d’eau aux buses. Une prise d’air se manifeste souvent par des bulles persistantes.
4. Régler le by-pass du chauffage. Suivez le débit demandé par le fabricant de l’appareil. Un mauvais réglage peut déclencher des défauts de débit ou limiter les performances de chauffage.
5. Équilibrer l’eau avant l’automatisation. Mesurez notamment le pH et l’alcalinité, puis activez l’électrolyse ou les pompes doseuses selon les consignes du fabricant.
6. Étiqueter les vannes et noter les réglages. Indiquez clairement les lignes skimmers, bonde de fond, prise balai, chauffage et refoulements. Une étiquette évite une mauvaise manœuvre lors d’un entretien ou d’un hivernage.

Budget : les postes à ne pas oublier dans le local technique

Le coût dépend du volume du bassin, du niveau d’automatisation, de la présence d’un chauffage et du type de local. Les montants ci-dessous sont des ordres de grandeur pour du matériel domestique, hors création des canalisations, main-d’œuvre et adaptations électriques. Ils aident surtout à comparer des devis poste par poste.

Les erreurs qui reviennent le plus souvent

• Installer le filtre avant la pompe : l’eau ne peut pas être poussée correctement à travers le média filtrant.
• Oublier les raccords démontables : remplacer une pompe, une cellule ou une vanne impose alors de couper le PVC.
• Réduire les tuyaux sans étude du débit : les pertes de charge augmentent et la filtration peut devenir bruyante ou insuffisante.
• Enfermer les produits chimiques dans un espace mal ventilé : les vapeurs attaquent les équipements et compliquent la manipulation.
• Faire passer les câbles dans une zone humide ou non protégée : la sécurité électrique ne doit jamais être traitée comme une finition.
• Ne prévoir aucune évacuation : une simple purge de filtre ou une petite fuite peut alors immobiliser tout le local.

Un local technique réussi n’est pas celui qui contient le plus d’équipements : c’est celui où chaque appareil remplit sa fonction, peut être isolé et reste accessible pendant toute la durée de vie de la piscine.
